OE4002 Voltage Preamplifiers
FET input preamplifier
6nV//√Hzinput noise
FET input, 100 MΩ impedance
Gain of 10/20/50/100
1Hz~300kHz Gain bandwidth
Ultra small and portable
Introduction
Performance
Data download

OE4002 high input impedance preamplifier

         6nV//√Hzinput noise

         Gain of 10/20/50/100

         FET input, 100 MΩ input impedance

         Gain accuracy 2%

         High common mode rejection

        1Hz~300kHz Gain bandwidth

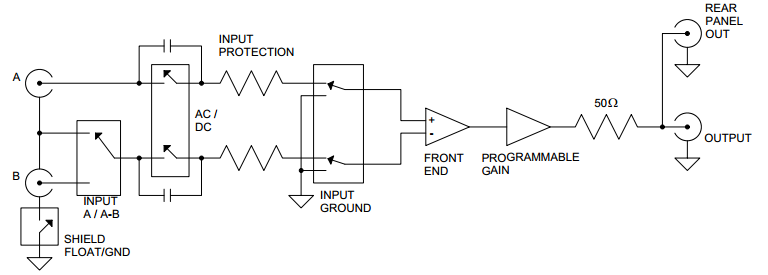

Principle block diagram

原理框图

Input

    Input impedance       10MΩ//10pF
    Inputs                Single-ended or differential
    Maximum input         70mVrms(Overload)


Noise (typ.)

    10Hz                  22.1nV/√Hz
    1kHz                  6.2nV/√Hz
    10kHz                 5.7nV/√Hz
    100kHz                5.6nV/√Hz

Coupling                  AC(0.16Hz)

CMRT                      100dB(100Hz)

Input bandwidth           1Hz~300kHz

Gain                      10,20,50,100

Gain accuracy             2% max


Outputs

    A                     signal, single-ended

    B                     shielded ground

Maximum output            7Vrms

Power                     12V DC
